1.材質:

    1-1.塑膠LCP E130i 黑色幽默UL94V-0,符合環保。

    1-2.C2680-H T=0.20±0.02mm，鍍半金霧錫1U".

    1-3.外殼：鋅合金，符合SGS環保。

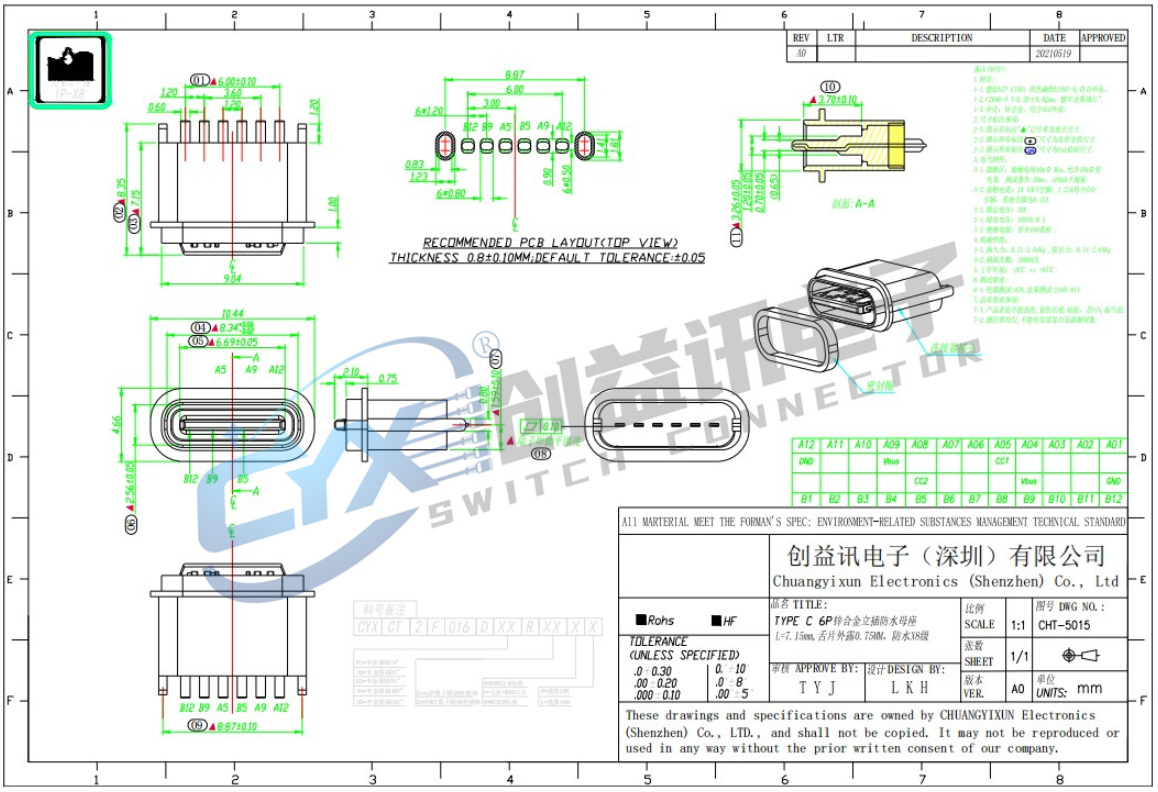

2.尺寸標注事項：

    2-1.圖示有標注"▲"記號者為重點尺寸.

    2-2.圖示所有標注"   "尺寸為首樣全檢尺寸.

    2-3.圖示所有標注"   "尺寸為Cpk檢驗尺寸.

3.電氣特性：

    3-1.接觸區：接觸電阻40m? Max,允許10m?變化量. 測試條件:20mv，100mA下測量.

    3-2.接觸電流：3A VBUS引腳；1.25A用于GND引腳；其他引腳為0.25A.

    3-3.額定電壓：30V.

    3-4.耐電電壓：100VR.M.S.

    3-5.絕緣電阻：至少100兆歐 .

4.機械性能：

    4-1.插入力：0.51-2.04Kg ,拔出力：0.51-2.04Kg

    4-2.插拔次數：10000次.

5.工作環境：-20℃ to +85℃.

6.測試要求:

    6-1.吃錫測試:95%,鹽霧測試:24HR MIN.

7.品質要求事項：

    7-1.產品表面不能刮傷,劃傷壓痕,缺膠，歪PIN,起氣泡.

    7-2.鍍層要均勻,不能有發黑發白及露銅現象.
