TYPE-C立插母座6P CHT-6012

 產品名稱 :   TYPE-C立插母座6P
 物料代號 :   CHT-6012
 聲明 :   關于產品規格、參數、壽命、工作溫度、手感、防水等級等數據,只代表創益訊電子內部測試結果,如需詳細測試方式,請聯系創益訊業務人員。
PDF下載 CAD下載

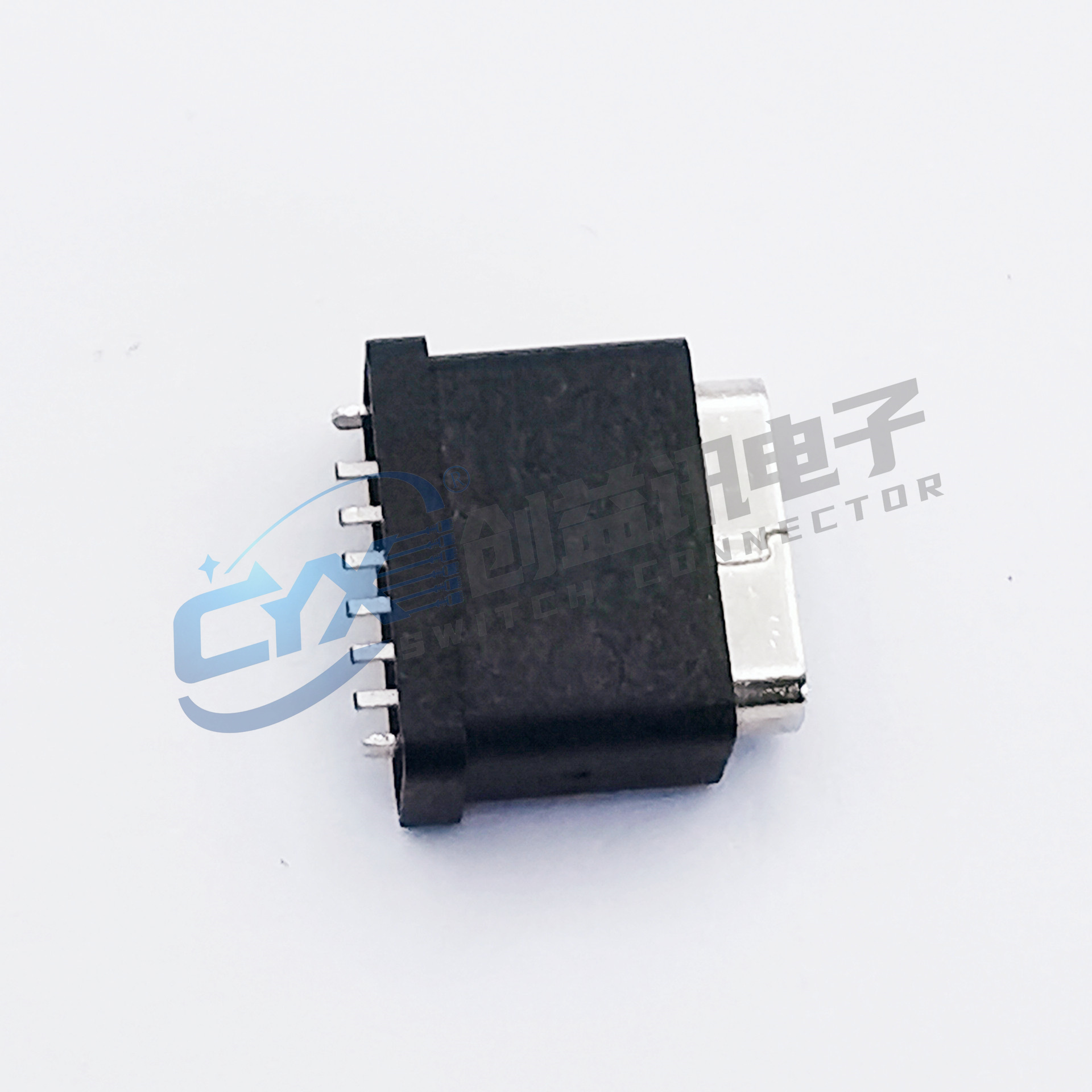

TYPE-C立插母座 CHT-6012(圖1)

1.電氣特性:

    1.1.接觸區:接觸電阻40m? Max,允許10m?變化量. 測試條件:20mv,100mA下測量.

    1.2.接觸電流:3A VBUS引腳;1.25A用于GND引腳;其他引腳為0.25A.

    1.3.額定電壓:20V Max.

    1.4.耐電電壓:100 V(AC) for 1 min.

    1.5.絕緣電阻:至少100兆歐 .

2.機械性能:

    2.1.插入力:5-20N

    2.2.拔出力:6-20N

    2.3.插拔次數:5000次.

    2.4.推力:50N min.

    2.5.剝離強度:150N min.

    2.6.扭曲強度:0.75Nm

3.工作環境:-20℃ to +85℃.

4.尺寸標注事項:

    4.1.圖示有標注"▲"記號者為重點尺寸.首件檢驗尺寸為 01 到 10 ;巡檢尺寸:03  至 08 .

    4.2.圖示所有標注"   "尺寸為Cpk檢驗尺寸.

    4.3.圖示未標注公差之尺寸參考公差表.

    4.4.圖示標注"*"記號之尺寸為對稱尺寸.

5.材料:

    5.1:塑膠:PA9T 黑色UL94V-0 無鹵/LCP E130i黑色UL94V-0 無鹵

    5.2:端子:C2680鍍半金霧錫1U"

    5.3:殼子:SUS304 鍍鎳24H
